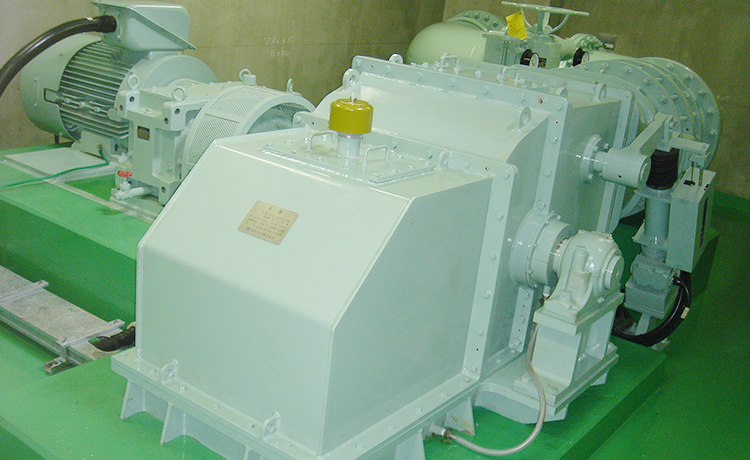

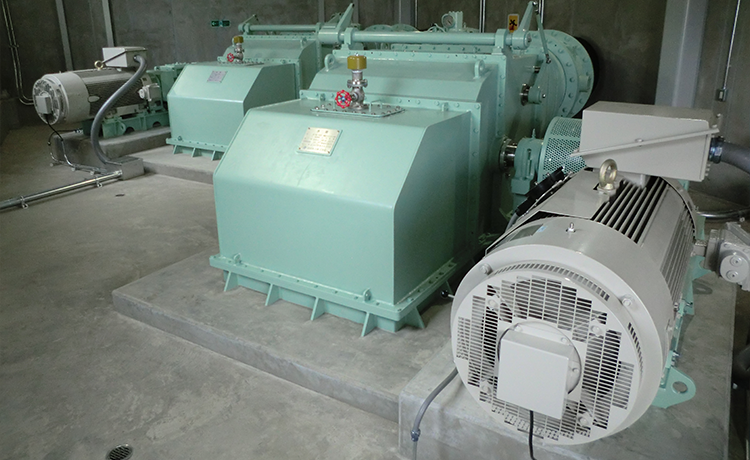

クロスフロー水車

製品紹介

Product

"衝動水車"の一種であるクロスフロー水車は、ガイドベーンから導かれた流水がランナの羽根の外周部に当たり回転力を与えてからランナ内部へ軸と直角方向に流入し、ランナを貫通して流出します。ランナ形状の入り口幅を大きくできる構造である為、幅の違う2枚のガイドベーンを使うことにより、流量の変動に効率よく対応させ、低流量領域の効率をさらに高く保つこともできます。構造が極めて簡単で"据付・運転・保守"が非常に容易で扱いやすく、フランシス水車と比べると最高効率値は低いものの、流量変化に対して比較的フラットな効率特性を持ちます。
