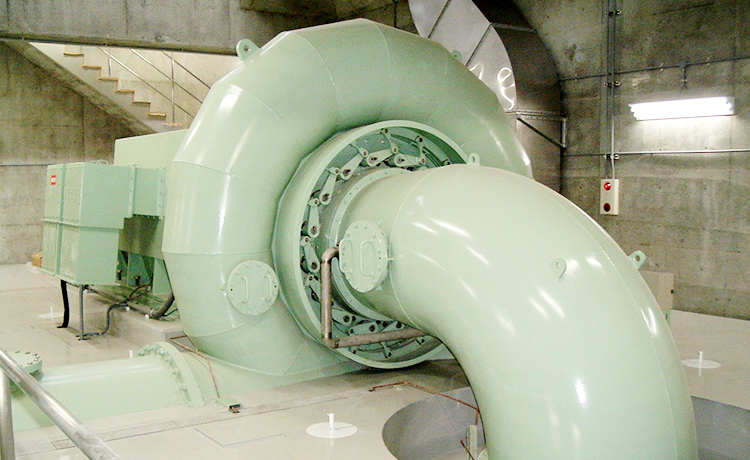

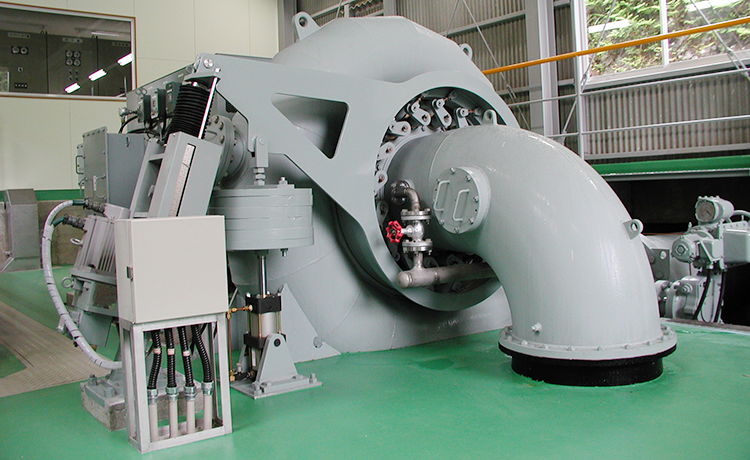

渦巻フランシス水車

製品紹介

Product

管路を流れてきた水が、渦巻き状のケーシングからランナ（羽根車）に全周方向から主軸に向かって直角に流入する"反動水車"の代表格です。この時、水は圧力と速度エネルギーを持っておりステーベン（ささえ羽根）から狭いガイドベーン（案内羽根）を通過し、ランナに入り回転運動に変換されます。ランナを通過した流水は吸出し菅を通り放水されますが、吸出し管は充水されており、水車から放水庭水位までの全水頭（落差）を有効利用可能です。落差と流量における適用範囲が最も広く、最高効率も高いという特徴を有します。
